豪门国际手艺圆网印花机控制方案

2014092516405349

 1.机型形貌

机型：纺织装备-印花机-圆网印花机

海内圆网印花机的控制驱动器系统主要分为两种，，，，一种是控制和驱动整套接纳外洋入口产品，，，，如安川等，，，，这种方案整体功效和性能都较量好，，，，可是系统本钱高、维护和使用用度高，，，，编程和调试重大；； ；另外一种是接纳海内的厂家的自制控制系统配标准伺服驱动器，，，，这种方案的优点是价钱低，，，，但由于伺服驱动器接纳的是标准产品，，，，无法同控制系统有用配合，，，，造成控制系统结构臃肿疏散、配线重大、可靠性低。。。

2.方案形貌

1.进布、烘房、和落布单位的速率同步控制

在本方案中，，，，进布、烘房和落布单位接纳异步电机驱动，，，，变频器调理，，，，电机编码器信号即接入变频器（用于变频器矢量控制），，，，也接入PLC,PLC凭证印花导带的速率，，，，使用PID调理算法，，，，控制变频器的转速，，，，以抵达同印花导带同步的目的；； ；同时也可以通过上位人机界面的设定，，，，实现三者相对导带的按比例运行。。。



2.网辊位置同步

网辊位置同步是通过EM261专用印刷？？ ？？ ？ ？槭迪值。。。

EM261印刷专用？？ ？？ ？ ？槭亲琶嫦蛴∷⑿幸低瞥龅牟，，，，可接入CTSC-200 PLC的背板总线，，，，CTSC-200 PLC 通过挪用库程序控制EM261。。。EM261包括4路500Khz脉冲输出，，，，用于控制印刷色组伺服，，，，同时拥有4路200Khz高速脉冲输入，，，，用于驱动器的编码器位置反馈。。。每个EM261？？ ？？ ？ ？榭梢酝娇刂4个伺服轴，，，，一个CTSC-200 PLC可以挂5个EM261？？ ？？ ？ ？，，，，即可以同步控制控制20个伺服轴。。。



3.套色控制

在本方案中，，，，圆网伺服接纳豪门国际H1A系列伺服驱动器，，，，H1A伺服驱动内部集成相位调解功效，，，，即驱动器能够叠加来自PLC的用于修正印刷误差的信号。。。

在现实应用中，，，，当需要修正某个网辊的相位时，，，，操作职员可以将修正量设定到PLC,PLC通过CANopen总线转达到H1A伺服驱动器,H1A驱动器即可控制电机赔偿相位误差。。。



4.操作接口

在这个方案中，，，，有三个10寸的人机界面，，，，划分放置在各单位周围，，，，便于操作职员就近操作和监视；； ；每个网辊都有一个操作面板，，，，对响应的各个单位举行操作。。。

所有这些人机界面和操作面板都通过总线同PLC通讯。。。



3.方案框图

豪门国际·(中国集团)官方网站

4.方案优势

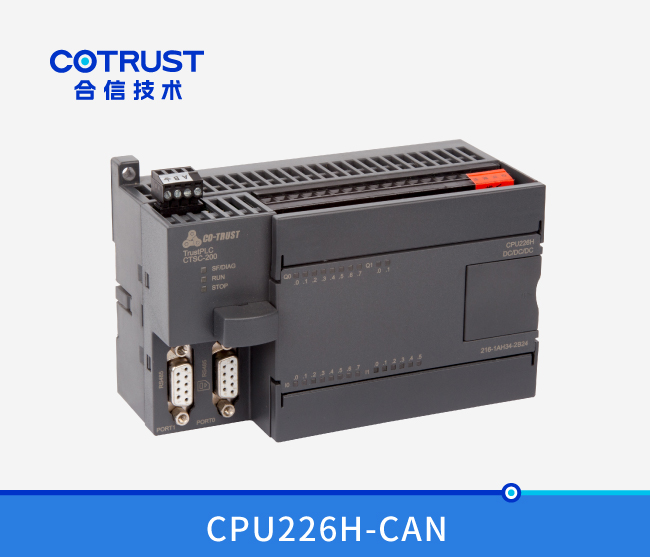

全套接纳CTSC-200 PLC 控制系统，，，，系统结构简朴、可靠。。。

接纳CTSC-200 的专用印刷功效？？ ？？ ？ ？，，，，最多可同步控制20个伺服轴；； ；所有伺服轴在同步历程中都实时追随导带速率，，，，并且追随可按比例实时调理；； ；在升速和降速历程中也不会泛起“跑花”征象。。。

网辊相位赔偿数字化，，，，赔偿速率快。。。

全系统接纳网络举行通讯、交流数据，，，，镌汰配线，，，，提高了装置调试速率、节约人工、降低后期维护本钱；； ；同时，，，，由于接纳网络通讯，，，，装备状态信息富厚，，，，便于对装备的状态实时监控。。。
