【豪门国际椭圆形印花机案例】最美的西席节 ，，，，，，最赞的印花机
2018.09.08
师恩难忘 ，，，，，，让我们有了多彩的头脑 ，，，，，，名堂的岁月。。。我们是不是可以送一份多色印花礼物给恩师呢？？？？？ 小合将要讲述的即是这神奇的印花机。。。
一图相识万能印刷——丝网印刷
千变万化的服装 ，，，，，，多图多色的元勋：
椭圆印花机
椭圆形印花机适用于种种印花质料 ，，，，，，胶浆、水浆、油墨等 ，，，，，，可以实现多色一次性完成。。。相比圆形转盘机操作更为无邪 ，，，，，，套色可分两条线生产 ，，，，，，提高产量。。。
控制要点：
16轴椭圆印花机共有16个丝印轴 ，，，，，，两个主轴需要同步。。。
古板方案：
接纳单台印刷 ，，，，，，之后搬运产品再次印刷 ，，，，，，这样会导致套色禁绝 ，，，，，，效率不高。。。
豪门国际方案：
豪门国际方案接纳EthreCAT总线控制两台主轴伺服方案 ，，，，，，每个站点通过交流机举行数据交流。。。主站接纳CTH200系列PLC H224通过MODBUS_TCP与从站通讯 ，，，，，，每个从站发两路脉冲控制控制两台丝印机。。。从站之间距离扫描时间为10Ms以上 ，，，，，，完完知足扫描时间。。。
方案框架图：
现场图：
主控制柜
小站点电柜
现场视频
豪门国际方案优势：
1
H36可以组网32路从站 ，，，，，，站数多 ，，，，，，效率高。。。
2
可加入移动4G网络用MICO 举行远程控制 ，，，，，，不需到装备HMI端举行设置。。。
3
通过交流机 ，，，，，，HMI可以与每台丝印机毗连 ，，，，，，以便每台站点都可以在触摸屏设置。。。
4

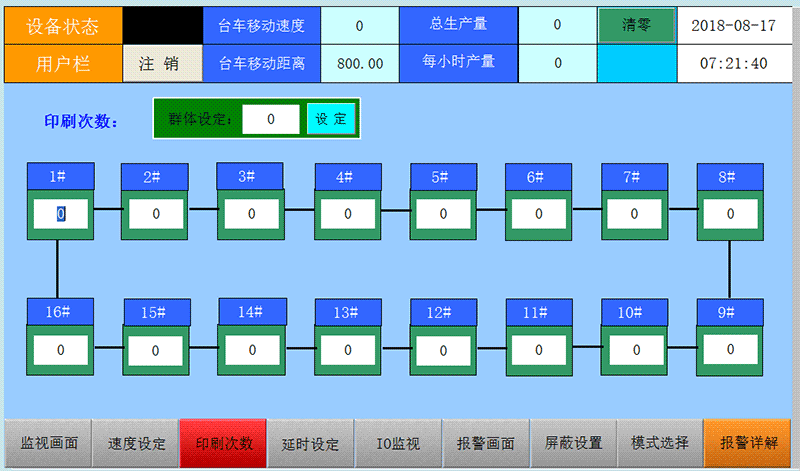

HMI界面增添了群设功效 ，，，，，，镌汰工人操作时间 ，，，，，，更便捷。。。
5
主轴传动接纳速率模式控制 ，，，，，，分为多段速率对应多段的加减速时间 ，，，，，，使两个主驱动电机完成更好的同步效果
6
伺服可以调解至最高速运行 ，，，，，，提高整机生产效率 ，，，，，，生产印刷两次 ，，，，，，每小时产量500件 ，，，，，，凌驾客户要求。。。
