CTSC-200系列PLC在恒压水泵系统中的应用
本文介绍CO-TRUST系列PLC在柴油机消防泵组的应用。。
此柴油机消防泵组为严酷凭证国家标准GB6245-98《消防泵性能要求和试验要领》及美国消防协会标准NEPA20《离心消防泵的装置》等标准研制开发的一种新型消防装备，，，，该系列装备按所配用的消防泵（单级单吸式、单级双吸式、节段多级式）可分为三类装备，，，，装备压力、流量规模广，，，，其应用险些能知足消防所需的种种场合。。
装备具有启动特征好、过载能力强、结构紧凑、维修利便、使用简朴、自动化水平高等特点，，，，是一种先进、性能可靠的消防装备。。
一、工艺介绍
自动消防供水系统通常由稳压泵、电动泵（主泵）、自动柴油机泵（备泵）组成，，，，事情原理为：寻常管网压力在P1（低压）~P2（高压）之间，，，，低于P1稳压泵起动，，，，压力升至P2停泵，，，，由于管网泄露P2逐步下降至P1，，，，稳压泵又起动，，，，云云往复坚持压力在P1~P2之间，，，，当用水量大增，，，，稳压泵无法维持P1很快下降至P3，，，，电动泵起动，，，，压力上升至Pw并知足消防用水。。如停电或电动泵有故障，，，，压力由P3继续下降至P4则自动启动柴油机泵，，，，压力上升至Pw并供水，，，，电动泵或柴油泵停泵须人工判断后手动停泵，，，，如预计管网泄露较多，，，，则需增添稳压罐或将稳压泵？？？？？，，，，以便启动频仍。。

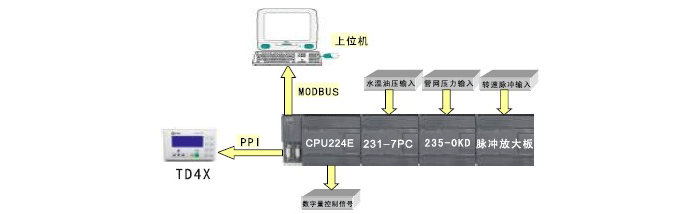

二、电气控制系统方案
设置清单：
1、主机接纳CO-TRUST 的CPU224主机和CO-TRUST TD400文本显示屏举行控制；；；； ；；
2、水温顺油温接纳CO-TRUST系列的CTSC 231-7PC32热电阻？？？？？榫傩惺章，，，，量程接纳300Ω FS Resistance。。
3、管网压力接纳CO-TRUST系列235-0HC32模拟量输入？？？？？椋；；； ；；
4、水泵转速接纳CO-TRUST公司专门为客户设计的放大？？？？？榻0-1V的脉冲信号放大为0-13V的脉冲信号（注重0V为有用信号），，，，对柴油机转速准确丈量；；；； ；；
三、控制要点
1)；；；； ；；能实现对温度，，，，油压，，，，转速的准确丈量；；；； ；；
2)；；；； ；；系统的抗滋扰性要强，，，，能顺应卑劣情形；；；； ；；
3)；；；； ；；系统除了由TD400完成监控外，，，，还需要通讯口与上位机举行MODBUS通讯，，，，组成网络。。
四、总结
整个系统接纳CO-TRUST系列PLC，，，，设置简朴紧凑；；；； ；；经测试运行稳固，，，，模拟量采样准确。。使用CPU224上PPI口与TD400通讯完成对系统的监控，，，，剩余的FRPORT口还可以与上位举行种种协议的通讯，，，，容易实现扩展。。整个系统降低了本钱的同时，，，，提高系统的稳固性和扩展性。。
-

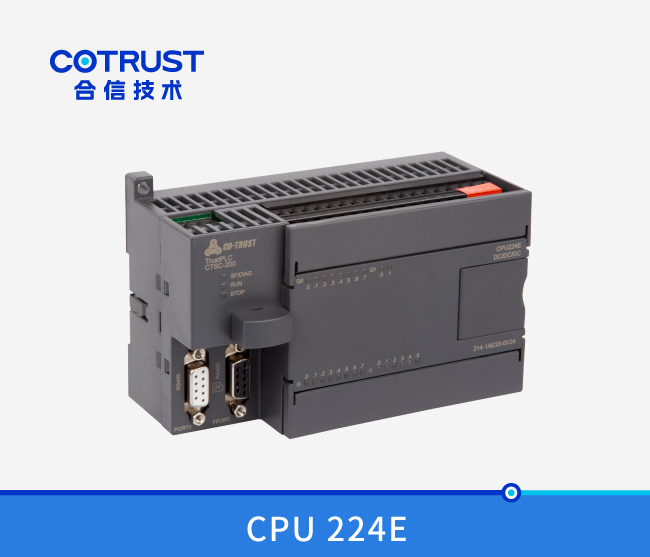

CPU224E,24点数字量,晶体管（214-1AE33-0X24）
